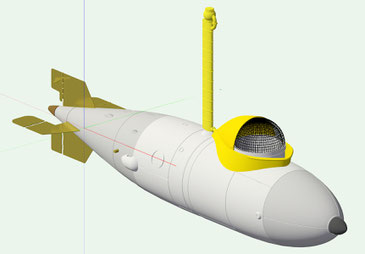

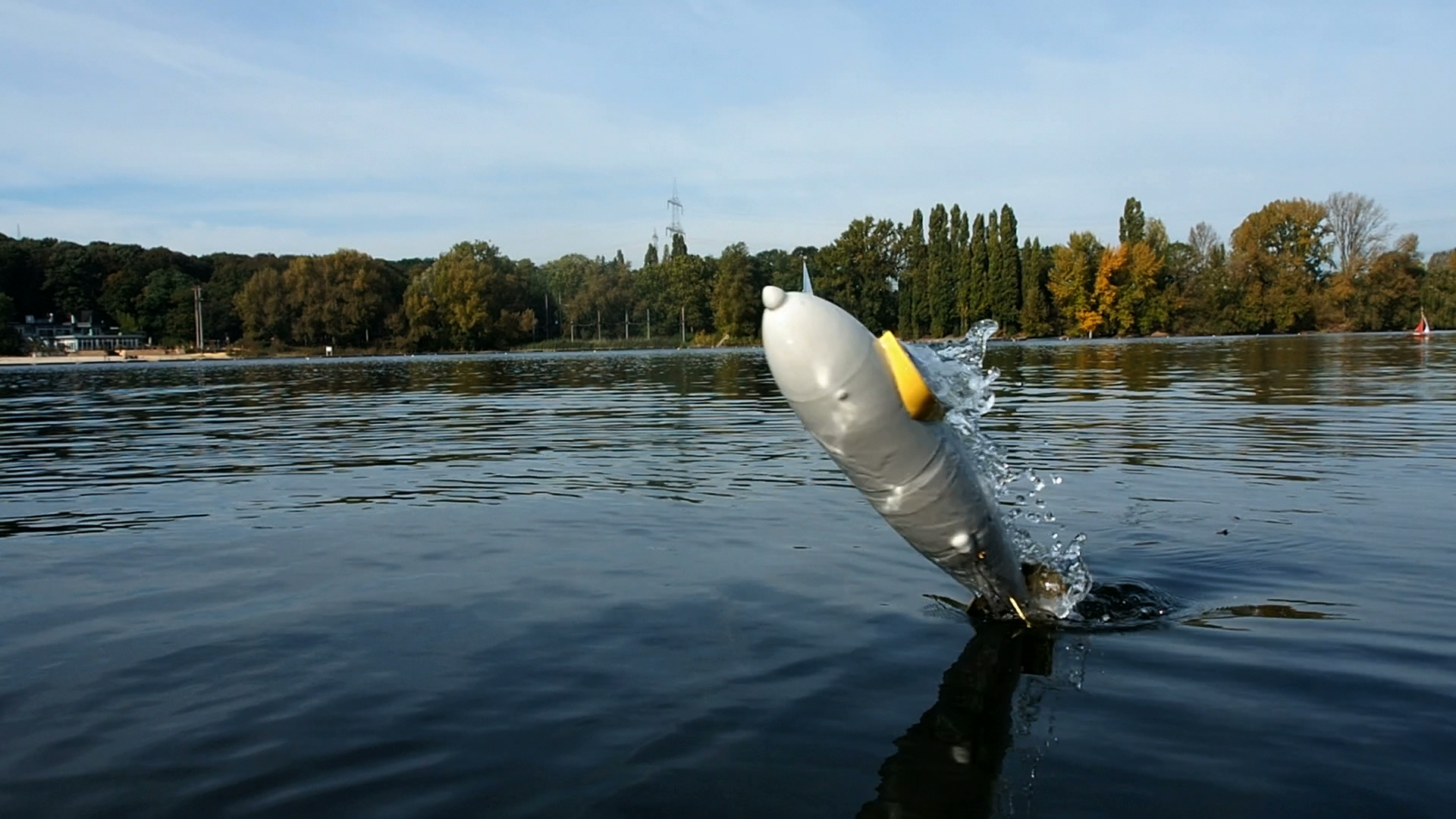

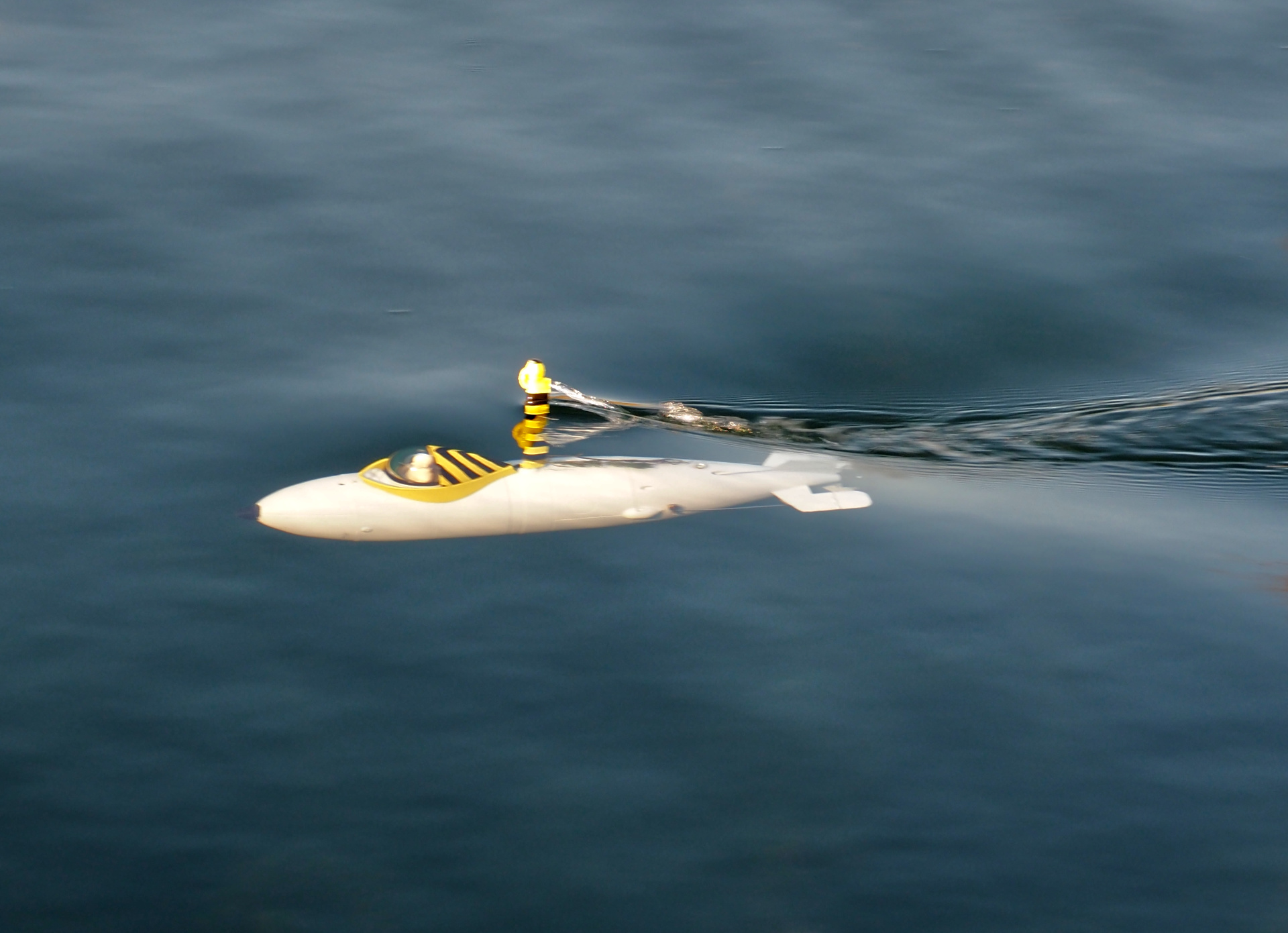

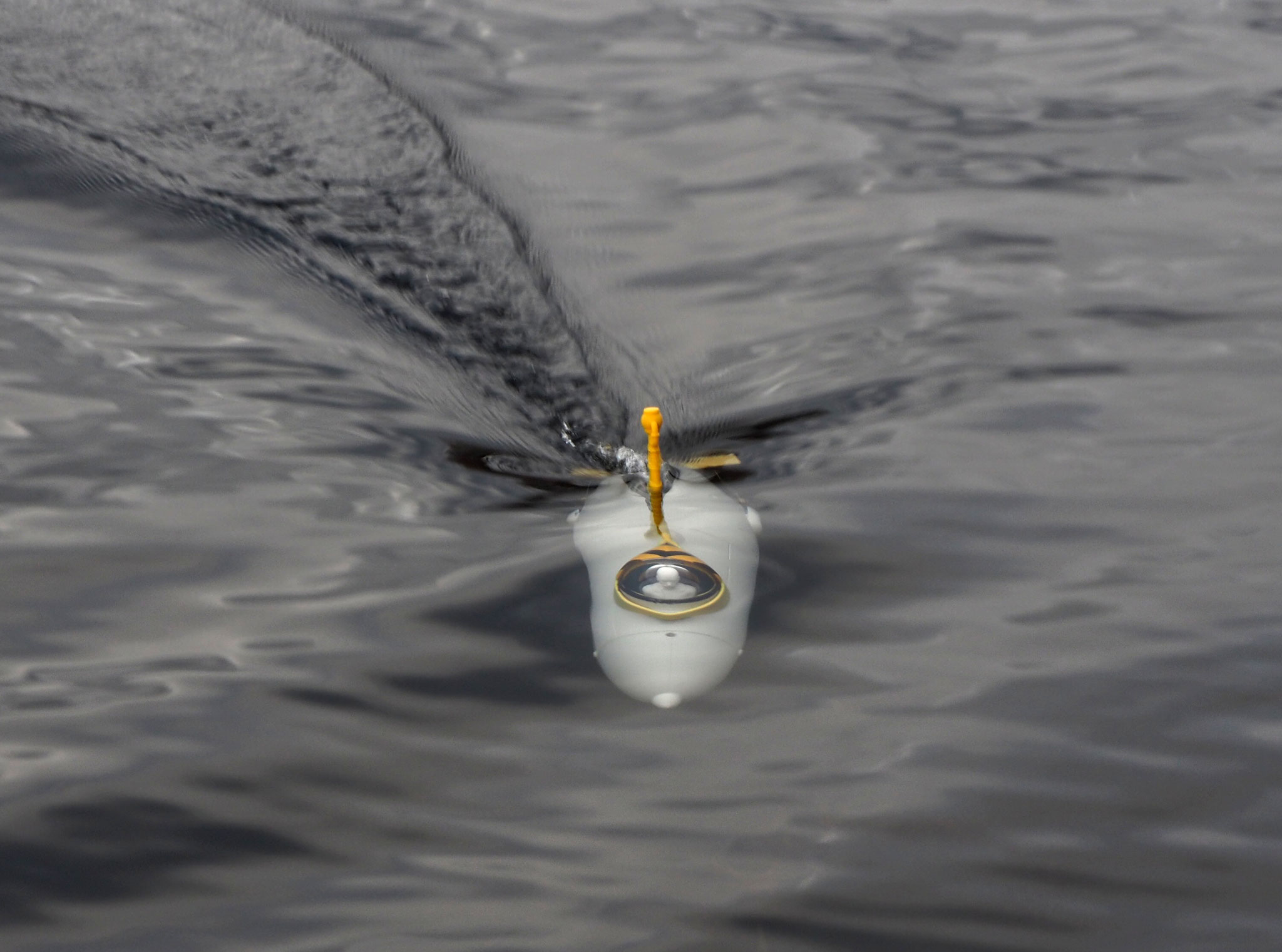

rasanter Fahrspaß, wenig Aufwand aus dem 3D-Drucker:

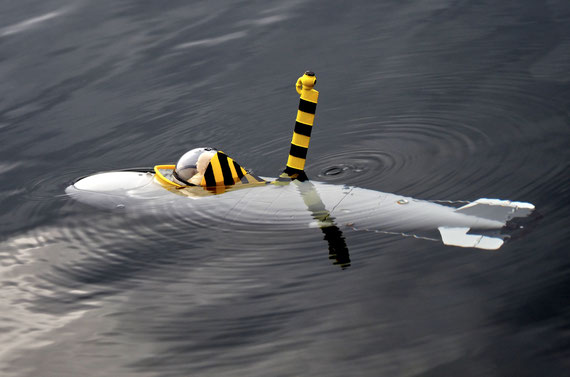

Modell U-Boot "Delphin" 1:12 / model midget submarine "Delphin" from ww2

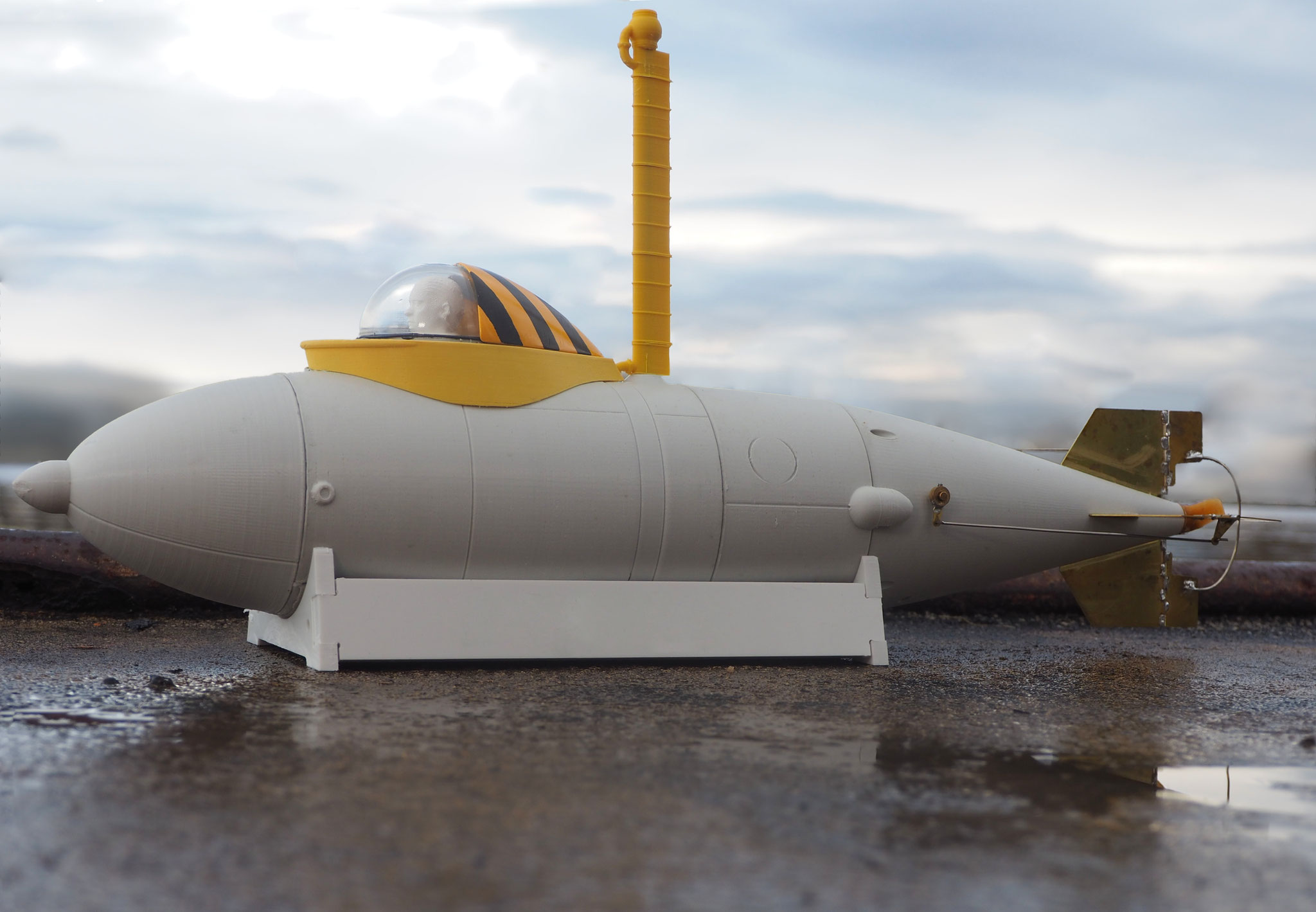

Ein-Mann-Uboot "Delphin" Maßstab 1:12

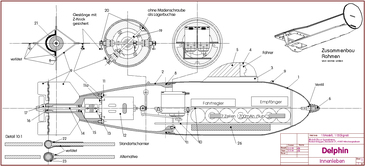

Bauplan Modell-U-Boot "Delphin" von 1998

Diesen Bausatz gab es schon einmal ab 1998. Damals mit GfK-Rumpf, Bürstenmotor und Nickel-Akku. Das Modell war purer Fahrspaß und Ausgangspunkt für viele Tuning-Maßnahmen.

Jetzt ist das Modell einfacher geworden: Lithium-Akkus und bürstenlose Motore brauchen deutlich weniger Platz und im 3D-Druck lassen sich die Teile maschinell herstellen.

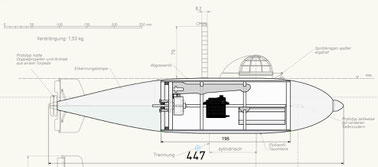

Modell-U-Boot Delphin Zeichnung der Einbauten

Geblieben sind die Abmessungen: knapp 450mm lang und 1,5 kg Verdrängung.

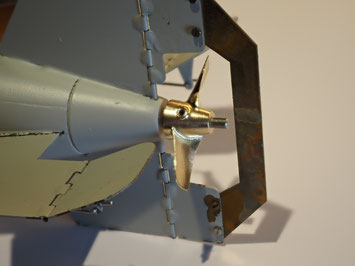

Verlöten der Messing Ruder für den "Delphin"

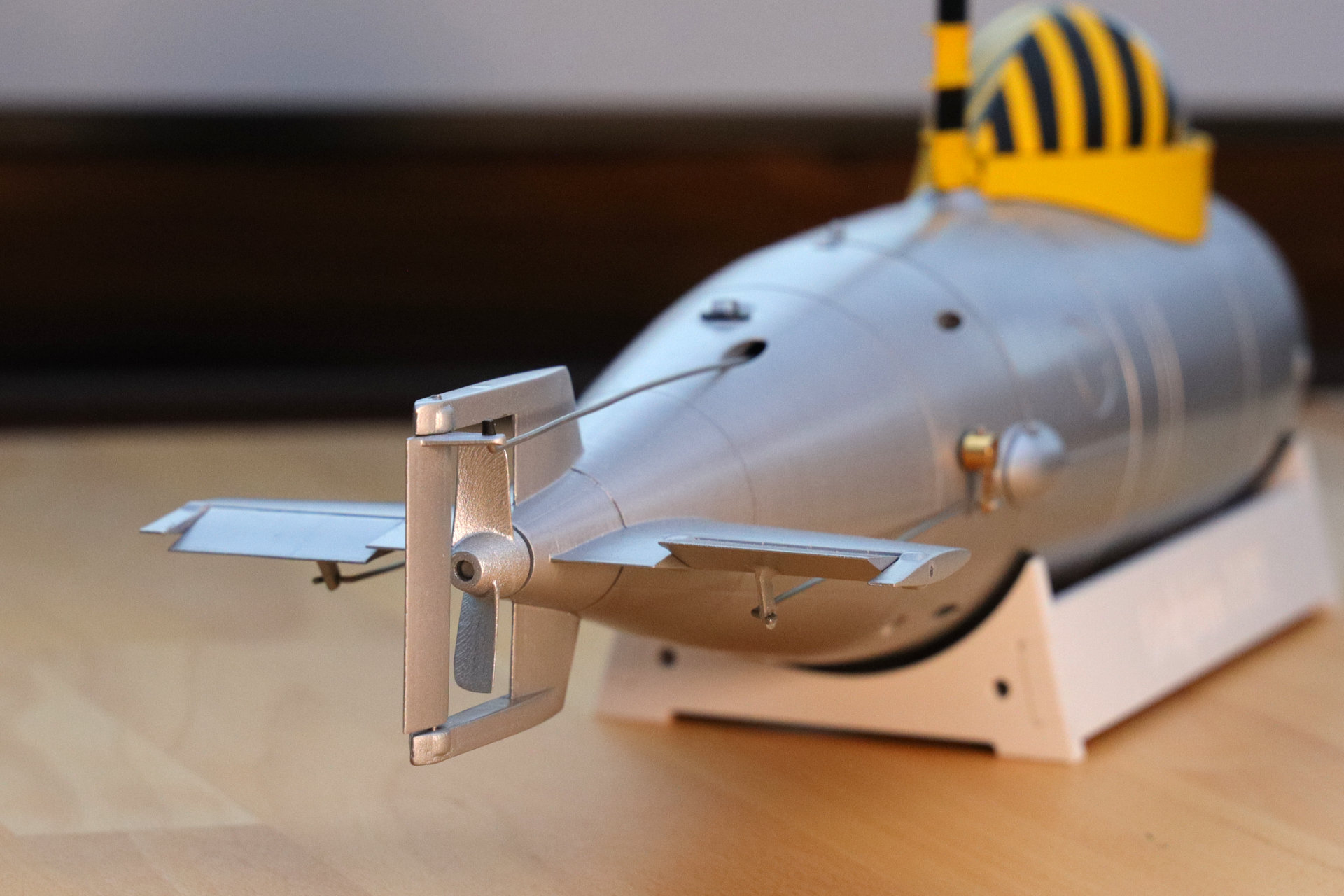

Geblieben ist auch die bewährte robuste Ruderauslegung aus Messingblech mit gelöteten Scharnieren.

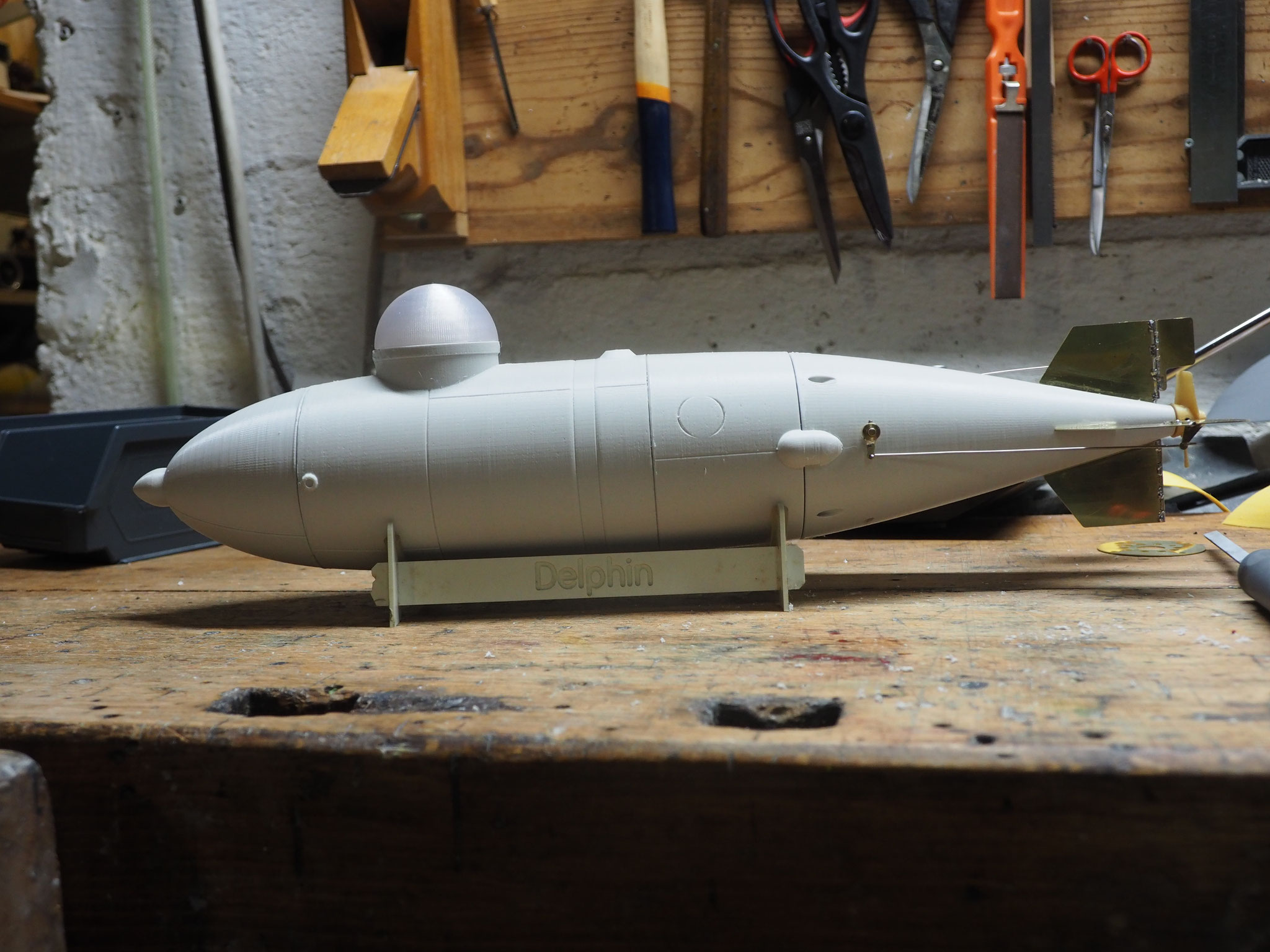

Delphin 1:12

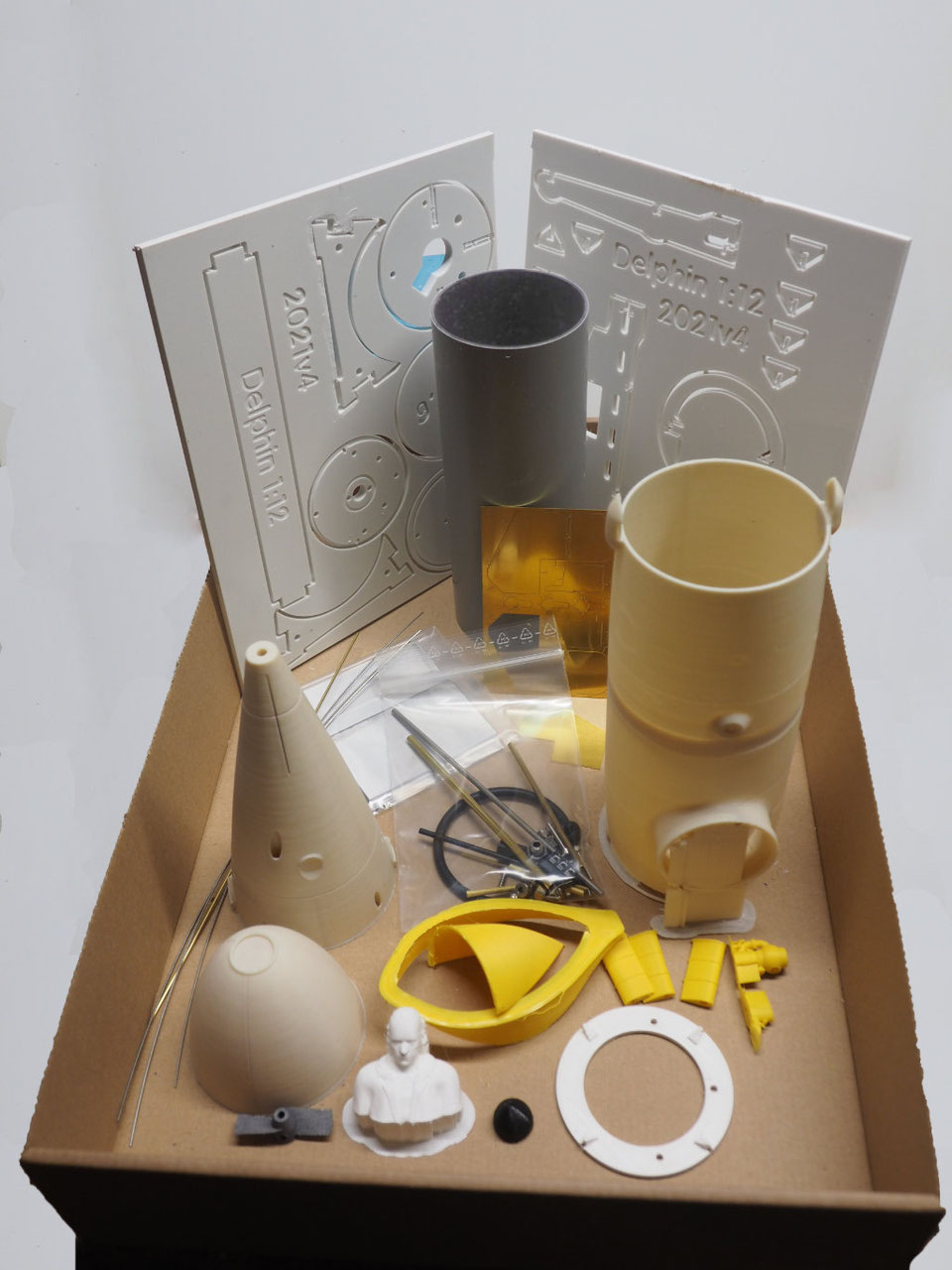

Bausatz aus Druckkörper, CNC-gefrästem Einbaurahmen, gelaserten Ruderblättern, 3D-gedruckten Rumpfteilen, klarer Kuppel, Dichtungen, Kleinteilen und Anleitung.

143,00 €

inkl. MwSt, zzgl. Versandkosten

1,7 kg
verfügbar
7 - 21Tage Lieferzeit

Delphin_1zu12.STL Dateien zum selber drucken

zip-Archiv mit den .stl-Dateien für Bug, Mitte, Heck, Kragen, Hutze, Schnorchel und Propeller. Bauteilmaße <210mm. Lieferung per Download. Passend zum Bausatz ohne Druckteile. Inclusive dem fiktiven "1b" Heck.

10,00 €

inkl. MwSt.

Versandkostenfrei in folgende Länder: Afghanistan, Albanien, Andorra, Angola, Anguilla, Antarktis, Antigua und Barbuda, Armenien, Niederländische Antillen, Vereinigte Arabische Emirate , Ägypten, Algerien, Amerikanische Jungferninseln, Amerikanisch-Ozeanien, Amerikanisch-Samoa, Äquatorialguinea, Argentinien, Aruba, Aserbaidschan, Äthiopien, Australien, Bahamas, Bahrain, Bangladesch, Barbados, Belarus, Belgien, Belize, Benin, Bermuda, Bhutan, Bolivien, Bosnien und Herzegowina, Botsuana, Bouvetinsel, Brasilien, Britische Jungferninseln, Britisches Territorium im Indischen Ozean, Brunei Darussalam, Bulgarien, Burkina Faso, Burundi, Chile, China, Cookinseln, Costa Rica, Côte d’Ivoire, Dänemark, Demokratische Republik Kongo, Demokratische Volksrepublik Korea, Deutschland, Dominica, Dominikanische Republik, Dschibuti, Ecuador, El Salvador, Eritrea, Estland, Falklandinseln, Färöer, Fidschi, Finnland, Frankreich, Französische Süd- und Antarktisgebiete, Französisch-Guayana, Französisch-Polynesien, Gabun, Gambia, Georgien, Ghana, Gibraltar, Grenada, Griechenland, Grönland, Guadeloupe, Guam, Guatemala, Guinea, Guinea-Bissau, Guyana, Haiti, Heard- und McDonald-Inseln, Honduras, Indien, Indonesien, Irak, Iran, Irland, Island, Israel, Italien, Jamaika, Japan, Jemen, Jordanien, Kaimaninseln, Kambodscha, Kamerun, Kanada, Kap Verde, Kasachstan, Katar, Kenia, Kirgisistan, Kiribati, Kokosinseln, Kolumbien, Komoren, Kongo, Kroatien, Kuba, Kuwait, Laos, Lesotho, Lettland, Libanon, Liberia, Libyen, Liechtenstein, Litauen, Luxemburg, Madagaskar, Malawi, Malaysia, Malediven, Mali, Malta, Marokko, Marshallinseln, Martinique, Mauretanien, Mauritius, Mayotte, Mazedonien, Mexiko, Mikronesien, Monaco, Mongolei, Montenegro, Montserrat, Mosambik, Myanmar, Namibia, Nauru, Nepal, Neukaledonien, Neuseeland, Nicaragua, Niederlande, Niger, Nigeria, Niue, Nördliche Marianen, Norfolkinsel, Norwegen, Oman, Österreich, Osttimor, Pakistan, Palästinensische Gebiete, Palau, Panama, Papua-Neuguinea, Paraguay, Peru, Philippinen, Pitcairn, Polen, Portugal, Puerto Rico, Republik Korea, Republik Moldau, Réunion, Ruanda, Rumänien, Russische Föderation, Salomonen, Sambia, Samoa, San Marino, São Tomé und Príncipe, Saudi-Arabien, Schweden, Schweiz, Senegal, Serbien und Montenegro, Seychellen, Sierra Leone, Simbabwe, Singapur, Slowakei, Slowenien, Somalia, Sonderverwaltungszone Hongkong, Sonderverwaltungszone Macao, Spanien, Sri Lanka, St. Barthélemy, St. Helena, St. Kitts und Nevis, St. Lucia, St. Martin, St. Pierre und Miquelon, St. Vincent und die Grenadinen, Südafrika, Sudan, Südgeorgien und die Südlichen Sandwichinseln, Suriname, Svalbard und Jan Mayen, Swasiland, Syrien, Tadschikistan, Taiwan, Tansania, Thailand, Togo, Tokelau, Tonga, Trinidad und Tobago, Tschad, Tschechische Republik, Tunesien, Türkei, Turkmenistan, Turks- und Caicosinseln, Tuvalu, Uganda, Ukraine, Ungarn, Uruguay, Usbekistan, Vanuatu, Vatikanstadt, Venezuela, Vereinigtes Königreich, Vereinigte Staaten, Vietnam, Wallis und Futuna, Weihnachtsinsel, Westsahara, Zentralafrikanische Republik, Zypern Mehr anzeigen Weniger anzeigen

verfügbar

Heck Flansch

Für die Selberbauer: der Anschluss an den Druckkörper

Delphin12 Heck_Flansch.stl

exe File 344.6 KB

Download

Verschluss

Die andere Seite für Selberbauer: Die Verschlussnasen am Mittelteil

Delphin12 Verschluesse.stl

exe File 363.3 KB

Download

Außenläufermotor 2208 - 1100Kv Langwelle

ø27,6 x 22 (45)mm, 40g
Welle hinten ø3,17 x 20mm VA
bei 8,4V: 9400/min, max 120W

19,00 €

inkl. MwSt, zzgl. Versandkosten

0,04 kg
verfügbar
1 - 3 Tage Lieferzeit

Boots-Regler ec20A

17,00 € ¹

Empfänger RP8D1 40MHz

32,00 € ¹

Lageregler LR3

55,00 € ¹

Servo DS13 FMBB

18,00 € ¹

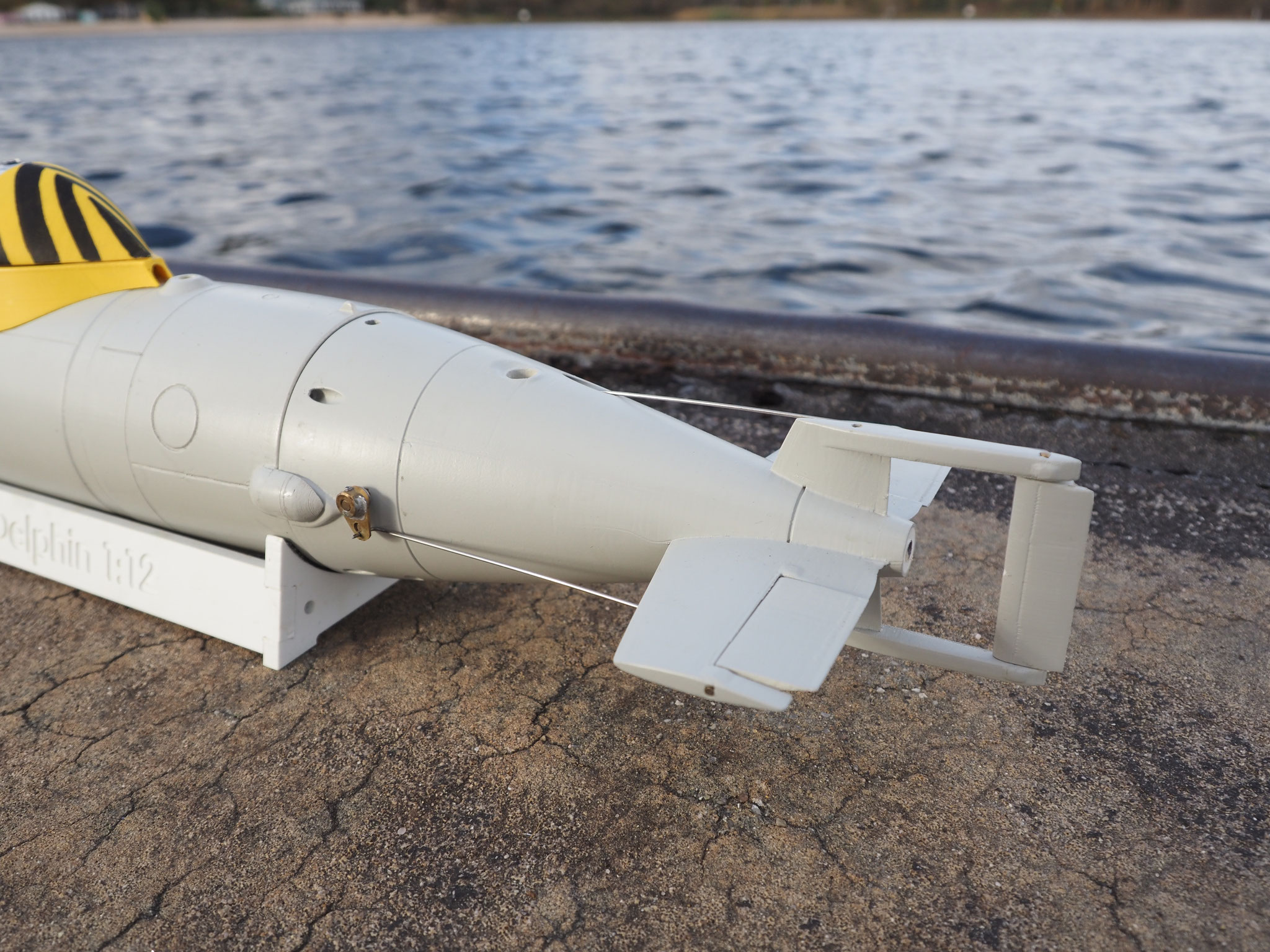

Delphin 1B

So hätte die nächste Entwicklungsstufe ausgesehen, wenn es sie gegeben hätte. Zumindest lässt die Skizze des Delphin 2 das vermuten.

Im Modell bedeutet das: Gedruckte Ruder statt der gelöteten Blechscharniere.

Die Dateien sind im Druckdaten-Download enthalten.

Ersatzteile

Alle Teile sind auch einzeln als Ersatzteil verfügbar. Bei Bedarf bitte anfragen.

Propeller 40x27 2-Blatt

Spezialpropeller für den Delpfin mit brushless Motor. Ø40mm x 27mm 2 Blatt. Berechneter hocheffizienter Propeller, dessen Form sich an Torpedopropellern orientiert. Aufnahme glatte ø3mm Welle, M3 Madenschraube. Aus Photoresin gedruckt.

4,00 €

inkl. MwSt, zzgl. Versandkosten

verfügbar
1 - 3 Tage Lieferzeit

Den Propeller als 3D-Druck-Gussteil machen zu lassen, ist möglich. Preis etwa 35 €
